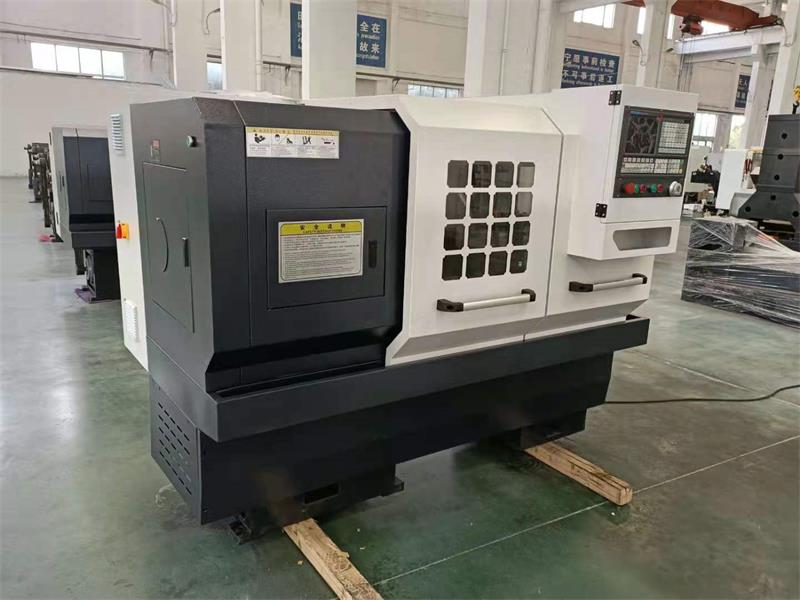

CAK6180数控车床参数

主要技术参数	SPECIFICATIONS	Units	CAK6180 CAK6180B CAK6180C
床身上最大回转直径	Swing over bed	mm	800
横滑板上最大回转直径	Swing over cross slide	mm	520
最大工件长度	Distance between centers	mm	750/1000/1500/2000/3000
主轴孔径范围	Spindle bore	mm	52(80 for B),[105 for C]
主轴孔径锥度	Spindle bore taper	-	(φ90 1:20 for B),[φ113 1:20 for C]
主轴鼻端型号	Spindle nose type	-	(D8 for B),[D8 for C]
主轴转速级数	Spindle speed steps	-	手动3档Manual 3 steps(选配Optional:无级变速Stepless)
主轴转速范围	Spindle speed range	rpm	21-150,66-500,162-1500(选配Optional:100-1600 )
刀架类型	Turret/tool post	-	4工位电动刀架Eletric4 position
刀具尺寸	Tool size	mm	25x25
X轴行程	X axis travel	mm	400
Z轴行程	Z axis travel	mm	750/1000/1500/2000/3000
X轴快速进给速度	X axis rapid traverse	mm/min	6000
Z轴快速进给速度	Z axis rapid traverse	mm/min	8000
尾座套筒直径	Tailstock quill diameter	mm	75
尾座套筒锥度	Tailstock quill taper	-	MT5
尾座套筒行程	Tailstock quill travel	mm	150
主轴电机	Main spindle motor	kW	11
冷却泵电机	Coolant pump motor	kW	0.125
机床重量 Machine weight	Weight for 750	kg	2750
	Weight for1000	kg	2850
	Weight for 1500	kg	2950
	Weight for 2000	kg	3450
	Weight for 3000	kg	4250
外形尺寸 Overall dimension	Dimension for 750	mm	2550x1750x1900
	Dimension for1000	mm	2750x1750x1900
	Dimension for1500	mm	3250x1750x1900
	Dimension for2000	mm	3700x1750x1900
	Dimension for 3000	mm	4710x1750x1900

标准配置:

广州数控GSK- 980TC3数控系统，11KW普通主电机，11KW国产变频器，中320手动三爪卡盘，

手动尾座，四工位电动刀架(常州)，自动润滑系统，电动冷却系统，照明系统，半封闭护罩，德力西电器控制元件，全套技术资料,随机标准附件及工具。

可另行选配的特殊配置:

数控系统:北京KND,日本FANUC,日本三菱，德国西门子等。
