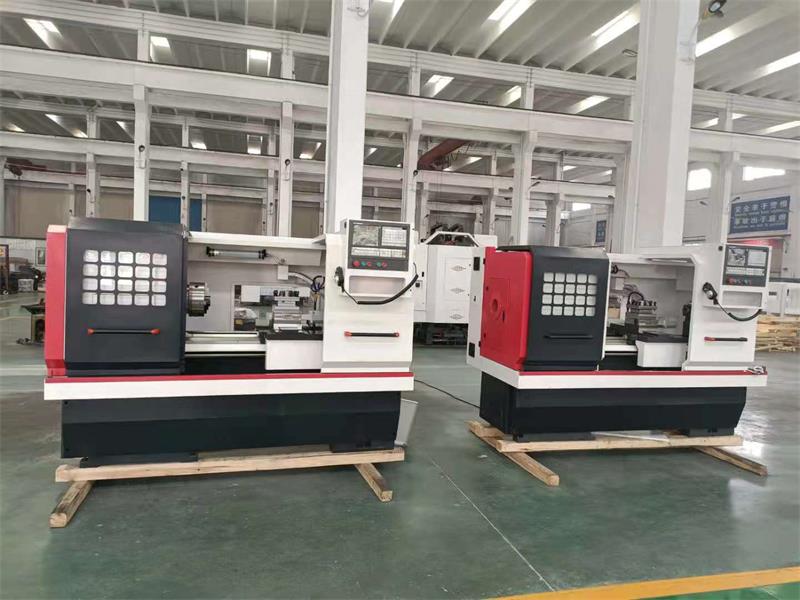

本设备主要用于轴类零件或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂回转内外曲面和圆柱、圆锥螺纹等切削加工，并能进行切槽、钻孔、扩孔、铰孔及镗孔等。
1 手动三挡变速，档内无极调速。低速扭矩大，转矩响应快。
2 导轨400mm宽，导轨两侧经过加宽，加厚，加工稳定性更好。
3 Z轴丝杠采用国产名优50粗，传动更加稳定
4 刀架采用国产名优品牌，重复定位精度高、抗震性好、耐腐蚀、防锈、抗老化。
5 机床导轨整体淬火层深，提高机床的使用寿命，抗损伤硬度HRC52。
6 有完善的安全保护装置，符合国际通用标准。

7 本机床使用三相 380V/50Hz 交流电源。

技术参数	Specifications	单位	CAK6140  CAK6140B
床身上最大回转直径	Max.Swing over bed	mm	400
最大加工长度	Max.Processing length	mm	750/1000/1500/2000/3000
主轴锥度	Spindle taper		MT6  (B:Ø90 1:20 )
卡盘规格	Chuck size	mm	C6  (B:D8)
主轴通孔直径	Spindle bore	mm	52  (B:80)  65（B：80）
主轴转速2档	Spindle speed3 steps	rpm	21-1500(I:21-600,II:162-1500)
尾座套筒行程	Tailstock sleeve travel	mm	150
尾座套筒锥度	Tailstock sleeve taper		MT5，MT4
定位精度	Position accuracy	mm	±0.015
重复定位精度	Repositioning accuracy	mm	±0.006
X/Z快移速度	X/Z axis rapid traverse	m/min	4/6
主轴功率	Spindle motor	kW	5.5
包装尺寸	Machine dimension for 750	mm	2550*1550*1700
	Machine dimension for 1000	mm	2750*1550*1700
	Machine dimension for 1500	mm	3250*1550*1700
	Machine dimension for 2000	mm	3700*1550*1700
	Machine dimension for 3000	mm	4710*1550*1700
重量	Machine weight for 750	kg	2100/2800
	Machine weight for 1000	kg	2200/2900
	Machine weight for 1500	kg	2300/3150
	Machine weight for 2000	kg	2700/3350
	Machine weight for 3000	kg	3500/4100
