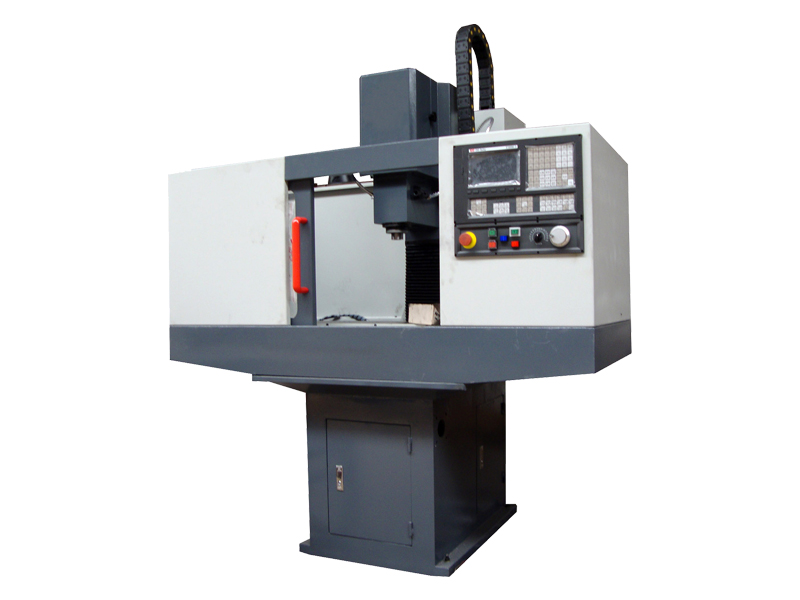

主要技术参数	XK7120
工作台面积	600×200 mm
三轴行程X/Y/Z	350×220×300 mm
锥度	R8
主轴中心至导轨面距离	255 mm
主轴端面到工作台面距离	45-345 mm
主轴转速	400-6000 RPM
主轴最大转矩	14/19(30min) Nm
主轴最大额定功率	1.1 kw
主轴驱动系统	皮带传动
定位精度	0.02 mm
重复精度	0.01 mm
X/Y/Z最大快移速度	8000 mm/min
X/Y/Z最大切削速度	6000 mm/min
X/Y/Z最小当量	0.001 mm
T型槽规格	4-12/45 mm
机床重量	580kg
外形尺寸	1000×950×1850 mm
电力要求	15 KVA



1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用HT300铸铁;底座、滑座均为箱体式结构，紧凑而合理的对称式筋结构保证了基础件的抗弯减震性能;基础件采用树脂砂造型并经过时效处理，为机床长期使用性能的稳定性提供了保障。

2、X、Y、Z向导轨均为加宽矩形滑动导轨，并经中频淬火及精密磨削;滑动导轨面贴覆复合PTFE材料并精密刮研，配合自动强制润滑，减少进给运动的摩擦阻力，减少低速爬行，提高机床精度寿命;

3、Z向加配重块平衡，保证主轴箱运动顺畅、稳定;

4、X、Y、Z三个方向进给采用的内循环双螺母预压滚珠丝杠，进给速度高;驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给滚珠丝杠，无背隙，保证机床的定位精度和同步;

5、轴向和径向承载能力强，转速可达6000rpm;

6、X、Y、Z三个方向导轨、丝杠都采用防护装置，保证丝杠及导轨的清洁，确保机床的传动及运动精度和寿命;

7、机床外防护采用半防护结构设计，操作方便、安全可靠;

8、采用可靠的集中自动润滑装置，定时、定量对机床各润滑点自动间歇式润滑，可依据工作状况调节润滑时间;

9、机床操作系统采用人体工程学原理，操作箱独立设计，可自身旋转，操作方便。
